散热新技术-均温板散热,什么是均热板散热器
日期:2022.10.06

什么是均温板散热器


均温板也叫均热板(Vapor Chamber):均温板散热器(VCH)由密封的铜板构成,并填充有少量流体(例如去离子水),使热量能够迅速从热源中散发出去。均温板散热器内部有一个支撑结构,可防止腔壁弯曲,均温板在形式上被称为热管,是散热器基板的最佳散热选择之一,通常用于高功率设备。均温板一般与翅片结合在一起,从而达到高效散热的目的。


VCH可以与铝或铜散热器合成在一起,最简单的方法是将均温板焊接到挤压散热器的底部。还有一种更高效散热的方法就是将冲压好的翅片直接焊接到均温板的表面。为了提高产品完整性,一般会选择扣合鳍和拉链鳍。


均温板如何工作?


均温板由内壁具有微结构的密封真空容器和少量与其自身气体平衡的工作流体组成。真空容器通常由铜制成,并围绕周边密封。内壁的微结构可以由许多不同的物质制成。最常见的方法是将铜粉烧结到容器的内壁。许多流体可用作VCH的工作流体。但是,在大多数CPU,GPU和LED冷却应用中,通常会选择水作为工作流体,因为水的潜热高,表面张力高,热导率高,且基于成本和环境方面的考虑等。

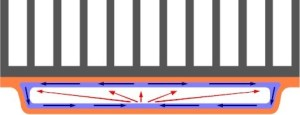

腔室内的低压使流体在比其正常沸腾温度低得多的温度下蒸发。当对VCH施加热量时,该位置附近的流体立即蒸发并充满整个腔室(由压差驱动)。当蒸气与较冷的内壁表面接触时,蒸气凝结并释放出热量,冷凝的流体通过微结构的毛细作用返回热源。随着汽化和冷凝循环的重复,将热源热量移动到整个腔室中,从而在腔室表面形成均匀的温度分布。


均温板的好处


在合适的设计下,均温板的散热性可比铜散热器提高10-30%。在某些设备应用中,使用均温板则无需在散热器顶部安装风扇,也可以将温度降低到理想度数,提高了散热系统的可靠性且消除了噪音。
