揭开热管的神秘面纱
现在面向高端DIY市场的风冷散热已经完全被热管产品侵占了,少则4管多则8管让人看上去就有一种高端霸气的感觉,有些YY产品甚至将热管拧成过山车一样,搭配全铜的鳍片着实震撼眼球。但是华丽的背后,你真的了解热管么?

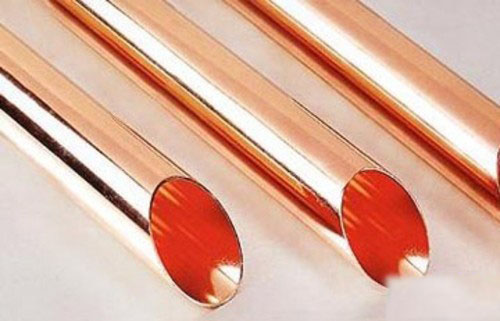

热管看似差不多,一般都是铜管,有些厂商会加上一些电镀工艺防止铜氧化的同时,也给散热产品一个更漂亮的配色。但是,难道看似相同的热管其散热效果是一样的么?答案显然不是。看似一样的铜皮下却是别别有洞天,其内部结构千差万别,在成本与散热效果上存在一定差异。
热管散热,关键就在这个管上。消费者购买时究竟应该何去何从,是要便宜,还是要高效?能否在两者之间找到有性价比的选择,以及及时有效的规避各种山寨产品。下面就让我们掰开热管,探一探其内部到底有何不同,什么样的热管才是好热管!
热管工作原理及热熔渣结构
热管由管壳、吸液芯和端盖组成,将管内抽成1·3×(10负1---10负4)Pa的负压后充以适量的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。管的一端为蒸发段(加热段),另一端为冷凝段(冷却段),根据应用需要在两段中间可布置绝热段。它充分利用了热传导原理与致冷介质的快速热传递性质,透过热管将发热物体的热量迅速传递到热源外,其导热能力超过任何已知金属的导热能力。
热管工作原理
管内液体在吸热段吸热蒸发,冷却段冷凝回流,循环带走热量。但是这个过程的效率就由热管内吸液芯的材料以及制作工艺来决定。
热熔渣结构
热管内部结构

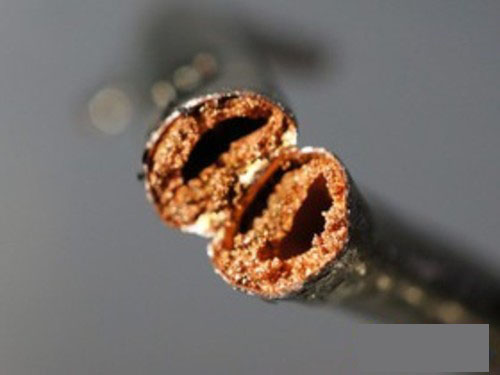

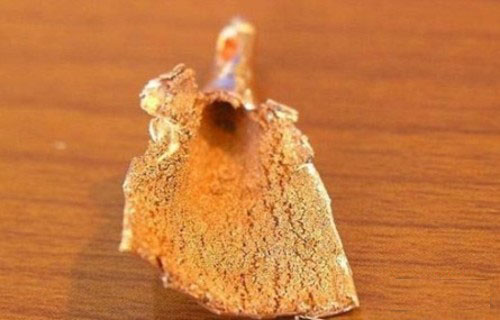

这种结构的制作过程是将铜粉加热到一定温度,在其未完全融化的之前,铜粉颗粒额边沿会首先融化,粘连四周的铜粉,冷却后就是我们见到的这种煤渣式的内壁结构。但是不同的是,这种内壁结构非常坚硬,有如金属。这种热管的制作成本较高。
热管散热形式之沟槽结构
这种加工方式是将热管的内壁加工出来很多小槽。这些沟槽就像毛细血管,同样产生一定的吸力加速管内液体的快速回流。

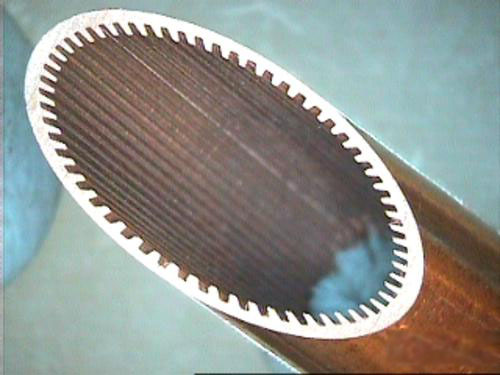

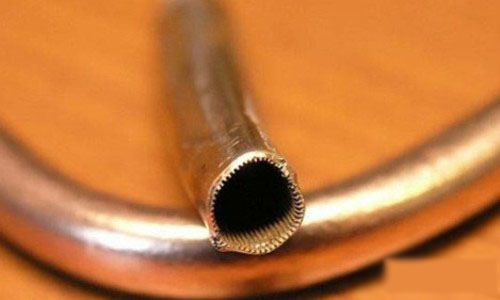

内壁开槽的沟槽式热管
开槽精度对效果影响大
但是根据开槽的精密细腻情况,根据制程的工艺水平和沟槽的方向等,会对热管的散热造成很大的影响。沟槽越细越精致液体的回流速度就会比较快。总体来说,这种热管的加工方式较为简单,难度小,价格相对便宜。同样,其效果不如热熔渣式热管好。
热管散热形式之多重金属网孔
这种设计是将类似于编织袋一样的金属编制网附在铜管的内壁。一般来说是铜丝。编制的金属丝之间会有空隙,产生一定的吸力,在一定程度上加速管内液体回流。

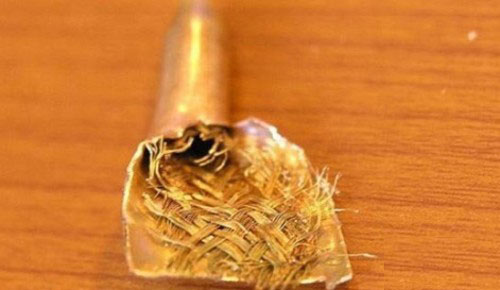

内嵌金属网的多重网状热管
结构简单 兼顾性能
这种热管的制作工艺最为简单。只要一根能耐负压的铜管,加上一些金属网即可。成本较为低廉,同样其散热效果不及前面两种。为多数热管散热器所使用。
热管散热形式之国产山寨式
很多读者估计看见这个名字就要纳闷了,但是这事确确实实存在的事实,既然写了这篇文章那么作者在这里也就直接挑明。假热管,是存在的!
假热管

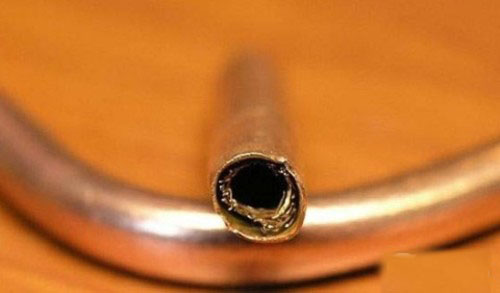

用上面一幅图可以简单的概括山寨假货的制作工艺。将铜管内掺入酒精等液体抽空密封,管壁上没有任何吸液芯来让液体回流。这种热管除非冷段的散热效果十分强劲,不然管内液体基本上不循环,导热的效果十分差。
文章总结:散热产品即将开始新一轮的竞争。面对现在热管普及的状况,管多散热效果不一定好,还是要看热管的结构再来下定论。此外,热管在经过弯折等形变操作后,吸液芯结构会发生一定的变化,那种龙飞凤舞的山寨产品即使用真热管也不会有很好的效果。热管的散热效果还取决于管径,一般来说,买粗不买细。
虽然本文中提到四种热管构造,其效果也是依次递减,但是热熔渣式的热管一般只在高端散热产品常见,其价格也是相对不菲。我们常见的多是沟槽式或者金属网孔式。大家选择时,兼顾性价比的同时,尽量考虑散热产品的整体效果,而不是在管多管少上大费脑筋。
虽然是一篇知识普及的文章,但是散热与热管的关系,很多玩家认为购买多热管的散热效果就会好,其实未必是真实的。热管数量和散热效果不能成正比,而更多的是和其做工用料相关。
