散热热管的使用和铜热管的导热量
日期:2022.09.29

热管使用是一种常用的均热手段,但是受限于产品的体积和结构的影响,经常要在有限的空间内安装热管,通常是将热管打扁和折弯,但是这两种手段都会影响到热管的传热。并且热管的折弯角度越大越不利于传热,打扁后的厚度越薄,热阻越大。具体影响有多大呢?

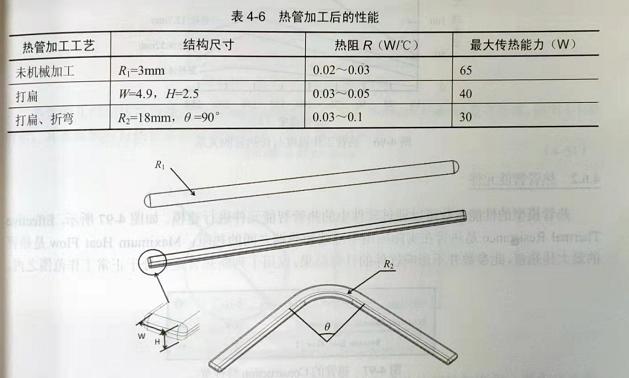

上图是热管打扁和折弯后的数据。


所以我们在实际使用时能不打扁就不打扁,减少折弯。

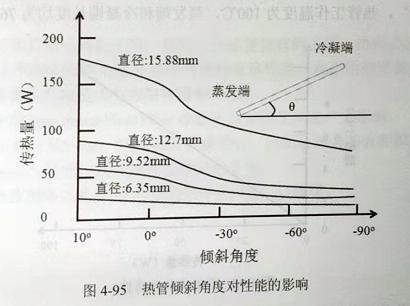

此外,热管的安装角度也会影响传热,从下图中可以看出,热管之间在6mm以下的,倾斜角度对传热影响并不大,但是当热管的直径加大后,直径越大的热管,安装角度对传热影响越大。

下面是不同直径热管的传热量,有一种方便的热管传热量的估算公式(传热量=热管直径的平方),算法虽然不精确,有时候估算散热效果时还是可以用一用的。

在实际的工程应用过程中,经常需要将热管折弯,具体能折弯到什么程度呢?下面的这个表可供参考。
